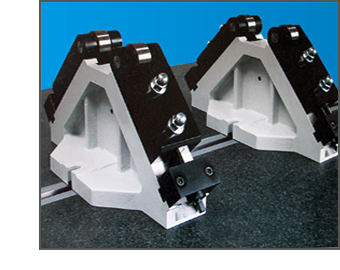

Grundkörper aus dichtem, gealtertem und entspanntem Sonderguß mit hoher Verschleißfestigkeit.
Rollen und Endmaßauflagen aus gehärtetem Werkzeugstahl. In T-Nuten verstellbar und feststellbar. Die Achse ist exakt parallel zur Grundfläche und seitengleich zu den Nutensteinen.
Die Rollenböcke werden mit Hilfe von Endmaßen auf den gewünschten Durchmesser eingestellt.
Ein selbsthemmendes Verstellgetriebe ab 300mm Achshöhe unterstützt das Einstellen schwerer Prüfstücke. Die Verstellung erfolgt durch schaltbare Ratschen. Achsgenauigkeit = 0,003mm.
Achshöhe | Standfläche L x B | Durchmesser | Gewicht ca. | Bestell-Nr. |
mm | mm | mm | kg | |
100 150 200 250 300 400 |
100 x 165 150 x 260 155 x 350 180 x 380 220 x 450 240 x 660 |
10 - 65 15 - 110 20 - 140 25 - 150 25 - 170 35 - 240 |
12 16 32 60 75 110 |
1681.1 1682.1 1683.1 1684.1 1685.1 1686.1 |
