Aus dichtem, gealtertem und entspanntem Sonderguß mit hoher Verschleißfestigkeit.

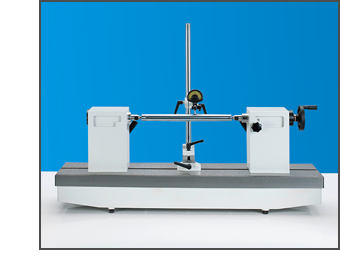

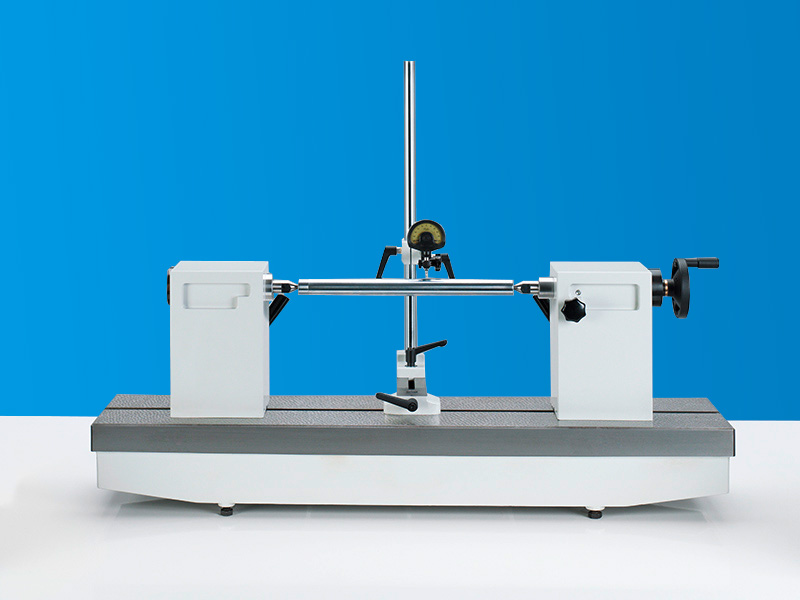

Ein Reitstock mit fester, ein Reitstock mit axial beweglicher Pinole.
Pinolen und Körnerspitzen sind gehärtet und feinstgeschliffen.
Die Nutensteine haben ein Nennmaß von 14mm. Die Reitstöcke sind in der T-Nute mit einer Exzenterverstellung feststellbar.
Die Pinole eines Reitstockes ist federbelastet und über einen Handhebel verstellbar. Wahlweise zusätzlich mit gehärteten und feingeschliffenen Prismen, mit Einschnitt 90 Grad.
Die Prismen dienen der Auflage nicht zentrierter Wellen, bzw. zum Messen langer Wellen, die über die Spitzenweite des Rundlaufprüfgerätes hinausgehen.
Reitstöcke ohne Prismen
Spitzenhöhe | Aufnahme | Gesamtlänge | Gewicht/Paar | Güte 0 Bestell-Nr. |
Güte 1 Bestell-Nr. |
mm | MK | mm | kg | ||
100 150 200 250 300 |
2 2 2 3 3 |
290 360 390 490 570 |
10 25 30 55 80 |
1621.0 1622.0 1623.0 1624.0 1625.0 |
1621.1 1622.1 1623.1 1624.1 1625.1 |
Reitstöcke mit Prismen
Spitzenhöhe | Aufnahme | Gesamtlänge | Gewicht/Paar | Güte 0 Bestell-Nr. |
Güte 1 Bestell-Nr. |
mm | MK | mm | kg | ||
100 150 200 250 300 |
2 2 2 3 3 |
290 360 390 490 570 |
11 27 32 58 83 |
1631.0 1632.0 1633.0 1634.0 1635.0 |
1631.1 1632.1 1633.1 1634.1 1635.1 |
Weitere Größen auf Anfrage
