Säule und Querarm sind verchromt. Mit Feineinstellung am Querarm, Aufnahmedurchmesser 8H7.

Mit Oberflächenhalterung
Ausführung 1: mit Klemmung und Führungsstein. Zum Festklemmen an jeder beliebigen Stelle, mit 2 Führungssteinen, die in der T-Nute gleiten.

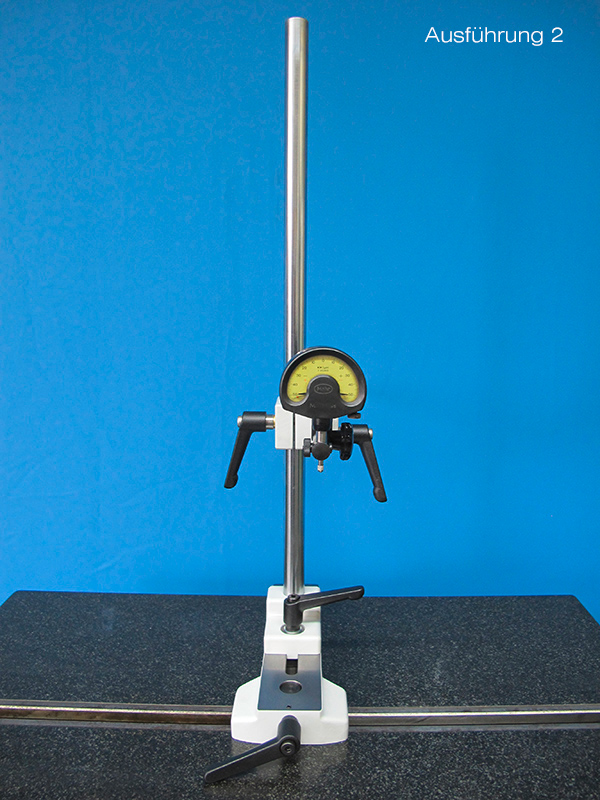

Ausführung 2: mit Klemmung, Führungssteinen und Support. Zum Festklemmen an jeder beliebigen Stelle, mit 2 Führungssteinen, die in der T-Nute gleiten, mit feststellbarem Support, zum Verschieben des Gestänges rechtwinkig zur T-Nute.

Mit Seitenflächenhalterung

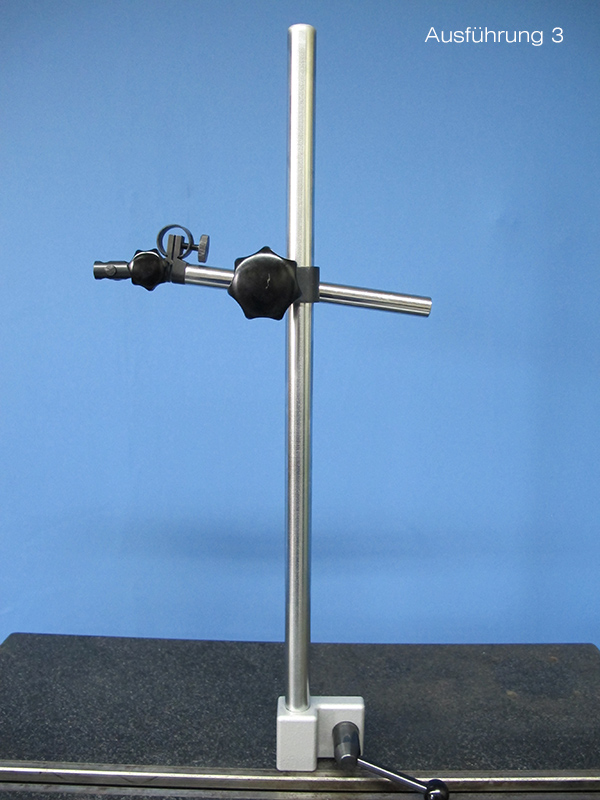

Ausführung 3: mit Klemmung und Führungssteinen.
zum Festklemmen an jeder beliebigen Stelle der seitlichen T-Nute, mit einem Führungssteg, der in der T-Nute gleitet. Die Seitenflächen der Prüfbänke, an die die Meßstative angebracht werden, müssen entsprechend der Oberfläche bearbeitet sein. Die Meßhöhe des Stativs soll die doppelte Spitzenhöhe der Reitstöcke betragen.



Meßhöhe Ausführung 1
Bestell-Nr.		 Ausführung 2
Bestell-Nr.		 Ausführung 3
Bestell-Nr.
mm
200
300
400
500
600		 1691.1
1692.1
1693.1
1694.1
1695.1		 1691.2
1692.2
1693.2
1694.2
1695.2		 1691.3
1692.3
1693.3
1694.3
1695.3



Messstative
