Geeignet für schwere Werkstücke.
Grundkörper aus dichtem, gealtertem und entspanntem Sonderguß mit hoher Verschleißfestigkeit. Die hochgenau gelagerte Spindel ist aus gehärtetem Werkzeugstahl, feinst geschliffen und justiert und besitzt eine Rundlaufgenauigkeit von 0,002mm.
Über ein Handrad wird die Pinole direkt verstellt. An dem Handrad befindet sich eine Skala 0-360°, mit der eine Einstellgenauigkeit von 3 Bogenminuten erreicht wird. Teilscheibe und Nonius sind mattverchromt. Die Pinole kann durch eine integrierte hydraulische Klemmung festgestellt werden. Der Spindelstock ist mit einer Anzugs- und Abdrückeinrichtung ausgestattet.
Diese ermöglicht die feste Verbindung von Handspannfutter, Spannzangen, Körnerspitze, Mitnehmerscheibe, Planscheibe und Permanentmagneten mit dem Spindeltock. Lieferung komplett mit Zentrierspitze und Mitnehmerscheibe. auf Wunsch wird das Gerät mit einer innenliegenden Rasterscheibe, kleinstes Intervall 7,5" oder mit einer motorisch angetriebenen Spindel ausgestattet.
Zusätzliches Zubehör - auf Wunsch:
- Selbstzentrierendes Hochgenauigkeitshandspannfutter Einstellgenauigkeit 0,005mm
- Spannzangeneinrichtung
- Planscheibe mit T-Spannuten
- Permanentmagnet
| Achshöhe | Aufnahme | Gesamtlänge | Bestell-Nr. |
| mm | MK | ca. mm | |
| 150 200 250 300 |
4 4 5 5 |
300 400 500 600 |
1666.1 1667.1 1668.1 1669.1 |

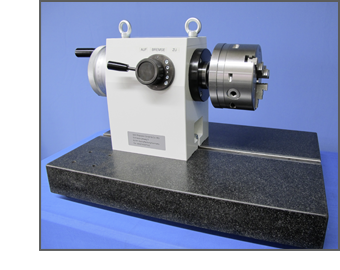

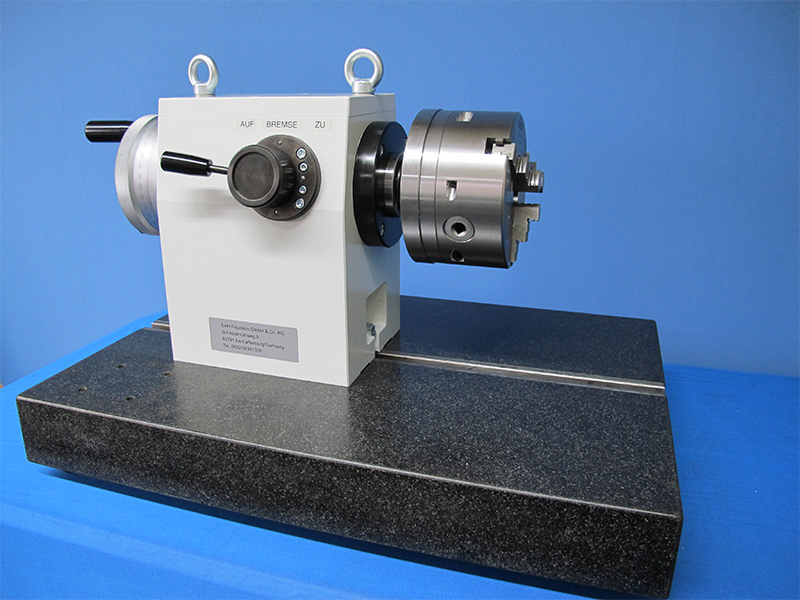

Spindelstock schwere Ausführung
